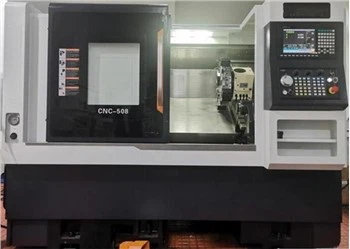

Deil Cothrománach CNC

Glacann Deil Cothrománach CNC ard-neart Meehanite 250 iarann ​​teilgthe, struchtúr dlúth, dea-neart, cruas cuí, comhéifeacht frithchuimilte íseal, agus féin-bhealaithe.

Is féidir linn uirlisí meaisín sa cheardlann a bhainistiú go cianda agus a dhiagnóisiú go cianda trí chríochfoirt soghluaiste ar nós aipeanna soghluaiste. Is cuma cén áit a bhfuil tú, is féidir leat monatóireacht a dhéanamh ar fhaisnéis thábhachtach mar stádas trealaimh agus staitisticí aschuir do mhonarcha tríd an teirminéal soghluaiste. Cumarsáid sonraí agus faisnéise agus bainistíocht rialaithe a bhaint amach idir bainistíocht ceardlainne agus leibhéal feidhmiúcháin ceardlainne.

Glacann an meaisín iomlán struchtúr cosanta faoi iamh go hiomlán, a bhfuil rigidity ard agus dea-fheidhmíocht dinimiciúil. Tá an struchtúr níos iontaofa, tá an oibríocht níos éasca agus níos eacnamaí.

Tá deileanna rialaithe CNC oiriúnach chun páirteanna éagsúla diosca agus seafta gearr a phróiseáil. Is iad seo a leanas na gnéithe tipiciúla is féidir a iompú: gnéithe geoiméadracha cosúil le grooves aghaidh deiridh, snáitheanna poill seachtracha agus inmheánacha, grooves, agus dromchlaí rothlacha. Tá cruinneas na gcodanna a phróiseáiltear leis an deil seo chomh hard le IT6, agus is féidir garbh an dromchla Ra0.4 a bhaint amach faoi choinníollacha gearrtha maith. Tá sé níos oiriúnaí do riachtanais phróiseála ard-chruinneas, ard-toirte na gcomhlachtaí rothlacha i dtionscail ar nós gluaisteán, gluaisrothair, imthacaí, aeraspáis leictreonach, tionscal míleata, agus próiseáil miotail neamhfheiriúil.

Scriú liathróid Taiwan HIWIN

cobhsaíocht ard

Níl aon ardú ar an turret nuair a bhíonn an uirlis á athrú, rud a chosc go héifeachtach le dul i bhfód ábhar eachtrach mar chomhdú iarainn agus ceo uisce

iontaofacht ard

Tiomáint dhíreach mótair servo, an struchtúr tarchurtha agus na naisc rialaithe a shimpliú

ardfheidhmíocht

Is féidir an t-achar agus an sá ag gluaiseacht a shocrú sa chlár, atá oiriúnach do phróiseáil uathoibríoch páirteanna seafta fada.

éifeachtacht ard

Is féidir leis an tailstock servo ríomhchláraithe bogadh go dtí an saotharphíosa ar ardluas agus tarraingt siar go dtí an suíomh socraithe laistigh den stróc ag ardluais.

Déanfar Deil Cothrománach CNC a shuiteáil leis an leagan is déanaí de FANUC

Is meaisín é CNC Cothrománach Deil is féidir le píosa ábhar ar a dtugtar bán a chasadh ar ardluais agus úsáid á baint as aon cheann d’uirlisí gearrtha éagsúla chun an cruth atá ag teastáil a tháirgeadh. Leis na céadta bliain, baineadh úsáid as deileanna chun gach rud a tháirgeadh ó ialtóga baseball go camshafts innill.

Ar dtús, oibríodh deileanna de láimh. Níos déanaí, thosaigh an chéad chéim d'innealra agus trealaimh thionsclaíoch chun oibriú uathoibrithe a bhaint amach le córas meicniúil cams agus patrúin. Is féidir leis na córais seo páirteanna nó táirgí a chóipeáil ó theimpléid nó ó fhréamhshamhlacha.

Bogann gach uirlis meaisín CNC an uirlis go dtí suíomh sonrach a thuairiscíonn an córas comhordanáidí. Is féidir cur síos a dhéanamh go simplí ar chóras comhordanáidí an deil mar a dtrasnaíonn dhá líne dhigiteacha. Ar dheil, tugtar an X-ais ar an líne dhigiteach ingearach. Tugtar an ais Z ar an líne dhigiteach chothrománach. Freagraíonn gluaiseacht an deil don líne dhigiteach ingearach leis an ngluaiseacht suas agus síos nó leis an ais X. Freagraíonn an ghluaiseacht Z-ais nó taobh le taobh don uimhirlíne chothrománach. Tá trasnú an dá líne seo go hiomlán nialasach. Agus an deil á ríomhchlárú, is é X0 lárlíne na gcodanna atá le próiseáil i gcónaí. Rothlaíonn suíomh na coda ar an ais Z, agus is gnách gurb é Z0 dromchla tosaigh na coda.

Cad é ríomhchlárú deil CNC

Is éard atá i ríomhchlárú deil CNC an próiseas chun deil ríomhrialaithe a ríomhchlárú chun a oibriú a uathoibriú. Déanann ríomhchláraitheoir an deil CNC an réad a mhonarú go tapa agus go héifeachtach de réir threoracha ionchuir na bparaiméadar dearaidh agus lean na treoracha seo ar an meaisín. Tá go leor tionscail agus oibríochtaí déantúsaíochta réabhlóidithe ag ríomhchlárú deil CNC, agus i gcomparáid le deil atá á oibriú go díreach ag daoine, is féidir leis costais a laghdú go ginearálta agus táirgiúlacht a mhéadú.

Clárú agus oibriú deil CNC

Mar thoradh ar aireagán ríomhairí agus micreaphróiseálaithe rinneadh deileanna CNC a aireagán. De réir mar a éiríonn micreaphróiseálaithe níos saoire agus níos cumhachtaí, cuireann siad ar chumas deileanna agus meaisíní eile a uathoibriú agus a ríomhchlárú ar bhealach cost-éifeachtach agus éifeachtúil. Déantar an chuid is mó de seo trí theicneolaíocht deartha ríomhchuidithe, agus táirgtear cruinneas an-athdhéanta i gcodanna agus i dtáirgí meaisínithe. Is féidir go leor oibríochtaí casta agus beachta a bhaint amach trí chláir deileanna CNC, agus bhí na hoibríochtaí seo dodhéanta roimhe seo a bhaint amach faoi oibriú láimhe díreach.

Ceadaíonn ríomhchlárú deil CNC freisin meaisín a athrú go tapa ó chuid nó táirge amháin a tháirgeadh go ceann eile. Is féidir le ríomhchláraitheoir deil CNC go leor tacair sonraíochta éagsúla a sholáthar don mheaisín, agus is féidir leis an oibreoir aistriú eatarthu trí roinnt cnaipí a bhrú. Tá dearaí chun cinn den sórt sin ag go leor de na meaisíní seo nach gá na huirlisí gearrtha a athsholáthar de láimh, ach cuirtear an meaisín féin in ionad iad go huathoibríoch de réir na dtreoracha cláir a úsáideann sé chun an táirge atá ag teastáil a mhonarú.

Oibríochtaí éagsúla deileanna CNC

Casadh: Is oibríocht choitianta é casadh i bpróiseáil deil CNC. Gluaiseann an uirlis aon-phointe feadh ais an phíosa oibre chun ábhar a bhaint as dromchla na coda. Is féidir leis comhrianta éagsúla a tháirgeadh, mar chéimeanna, barrchaolaithe, etc. De ghnáth, tógann sé roinnt pasanna chun an toradh deiridh a bhaint amach. Ós rud é gur féidir le casadh ardchruinneas a bhaint amach, de ghnáth roghnaítear srianta agus oireann i gcórais poll-bhunaithe. Tá sé níos éasca lamháltais daingean a bhaint amach le casadh CNC ná nuair a bhíonn sé ag druileáil.

Aghaidh: Baineann an bailchríoch sraith ábhar ó dheireadh an phíosa oibre. De ghnáth, is é an sprioc an bailchríoch dromchla atá ag teastáil a bhaint amach. Ós rud é nach gcaithfidh an doimhneacht gearrtha a bheith an-dhomhain, is féidir é a dhéanamh i pas amháin. Tá gluaiseacht an uirlis ingearach leis an ais rothlaithe.

Sliotán: Cosúil leis an dromchla, bogann an uirlis ingearach leis an ais rothlaithe. In ionad deireadh an phíosa oibre a ghearradh, déantar gearrtha groove áit éigin feadh an taobh. Má tá an leithead gearrtha mar an gcéanna le leithead an uirlis, is féidir leis an uirlis casadh aon phointe an gearradh a chríochnú in aon dul. Seachas sin, tá gá le ciorruithe iolracha.

Scaradh: Breathnaíonn an próiseas féin cosúil le grooving, ach beidh an uirlis ag teacht ar ais na coda. Ciallaíonn sé seo go ngearrann sé cuid den chuid.

Snáithe gearrtha: Anseo táimid fós ag caint faoi oibríochtaí seachtracha. Dá bhrí sin, úsáidtear snáitheáil chun snáitheanna a ghearradh ar dhromchla na coda. Is féidir sonraí na snáithe a chumrú, agus d'fhéadfadh go mbeadh pasanna iolracha ag teastáil ón toradh deiridh.

Clárú agus oibriú deil CNC

Druileáil: An chéad oibríocht inmheánach ar an liosta seo. Agus tú ag caint faoi casadh traidisiúnta, is féidir an poll a dhruileáil ag deireadh an phíosa oibre, díreach ar an seafta. Ós rud é go bhfuil an chuid rothlach ar aon nós, is féidir leis an ceann gearrthóra fanacht ina stad. Is féidir le hionaid deil CNC níos nuaí uirlisí cumhachta a úsáid chun poill ingearacha a tháirgeadh ar an taobh nó in áit eile.

Leadránach: Tá treo an rothlaithe droim ar ais, is féidir na feidhmeanna céanna go léir a chomhlíonadh, ach amháin ar an dromchla istigh. Éilíonn leadránach roinnt druileála ar dtús chun spás a dhéanamh chun an uirlis a chur isteach sa phíosa oibre. Ón áit sin, is féidir uirlis aon-phointe a úsáid chun an poll a mhéadú, chomh maith le céimeanna, chamfers, etc.
