Meaisín Milling 3D
Líon na n-aiseanna servo rialaithe ais 3 ais
Méid tábla oibre mm 1000 × 600
Ualach tábla oibre kg 600
T-sliotán an chláir oibre (méid-uimhir × spásáil) mm 4-18 × 130
Stróc clé agus ar dheis (X) mm 800
Stróc anonn is anall (Y) mm 500
Stróc suas agus síos (Z) mm 520
Poll barrchaolaithe fearsaid (sonraíocht/méid suiteála) mm BT40
Luas fearsaide rpm 0-12000rpm 7.5/11kw
Modh tiomána fearsaid Díreach
Glacann meaisín muilleoireachta 3d struchtúr leaba tras-sleamhnán le suíochán bun super leathan, struchtúr colún cnámh scadán mór-réise, tá go leor ag an meaisín iomlán
Neart, rigidity agus cobhsaíocht.
Is iad na cúig mhórchuid den uirlis meaisín seo ná an colún, diallait, bonn, Tá an bosca fearsaidí agus an tábla oibre i gcruth bosca dúbailte nó beagnach bosca-chruthach.
Tá an struchtúr feistithe le go leor stiffeners agus ard-neart Nuair a bhíonn iarann teilgthe (HT300) teilgthe agus faoi réir strus annealing tánaisteach Cóireáil éifeachtach chun a chinntiú go bhfuil an meaisín iomlán neart leordhóthanach, rigidity agus cobhsaíocht.
Glacann X, Y, Z ais treoir sorcóir líneach P-leibhéal a tháirgtear ag Taiwan HIWIN, Yintai (PMI) agus Kate Company Rail, sleamhnáin ais X agus Y 6, scriú liathróid cnó dúbailte leibhéal C3, frithchuimilt íseal dinimiciúil agus statach, rigidity ard do ghearradh trom, gan crawling ag luas íseal, Ard-cruinneas suite. Glacann an struchtúr tacaíochta scriú liathróid ard-chaighdeán (allmhairithe) uillinn teagmhála mór (60 céim) scriú liathróid tacaíocht imthacaí gairmiúla,
Ag an am céanna, tá struchtúr réamh-theannas ag deireadh tánaisteach an scriú luaidhe chun a chinntiú go bhfuil rigidity leordhóthanach agus cobhsaíocht cruinneas ag an meicníocht tacaíochta. Tá na haiseanna X, Y, agus Z á dtiomáint ag mótair servo 3KW, agus tá an cúpláil ceangailte go díreach leis an scriú liathróid ard-chruinneas chun na joints fáinne idirmheánach a laghdú, chun tarchur gan bearna a bhaint amach, beathú solúbtha, suíomh cruinn, tarchur ard. cruinneas, déantar gach uirlis meaisín de British Rennie Úsáidtear an interferometer léasair le haghaidh earráidí scriú luaidhe a bhrath agus a chúiteamh chun an cruinneas tarchurtha is fearr a chinntiú.
Tá feidhm coscáin uathoibríoch ag an mótar servo Z-ais. I gcás teip cumhachta, is féidir leis an gcoscán uathoibríoch an seafta mótair a shealbhú go docht chun é a dhéanamh Ní féidir é a rothlú, a bhfuil ról cosanta sábháilteachta aige.
| Córas tiomána fearsaid: |
Tá rigidity Gearradh Fearsaid feabhsaithe go mór, agus tá ceartú cothromaíocht dhinimiciúil ar líne dhá thaobh ag gach fearsaid, rud a fhéadfaidh creathadh a chosc go héifeachtach agus saol uirlisí a mhéadú Agus cruinneas meaisínithe.
Iris uirlisí
Glacann an iris uirlisí leis an iris uirlisí cineál diosca BT40-24T atá saincheaptha ag Taiwan Shengjie, Desu nó Jiafu, atá tapa, iontaofa agus cobhsaí.
Tá sé feistithe le feidhmeanna cosúil le roghnú scian in aice láimhe, scian a ghearradh roimh ré, ullmhú scian, agus scian trastomhas mór. Is féidir le dearadh an tseomra scian faoi iamh go hiomlán cosc a chur go héifeachtach ar sceallóga.
| Paraiméadair meaisín muilleoireachta 3d V850: |
Mír | Aonad | Sonraíochtaí | |
Córas
| Córas oibriucháin | leagtha | MITSUBISHI M80B |
Líon na n-aiseanna servo rialaithe | ais | 3 ais | |
Clár oibre | Méid tábla oibre | mm | 1000×600 |
Ualach tábla oibre | KG | 600 | |
T-sliotán tábla oibre (uimhir-mhéid × spásáil) | mm | 4-18×130 | |
Taisteal | stróc chlé agus ar dheis (X) | mm | 800 |
Stróc anonn 's anall (Y) | mm | 500 | |
Stróc suas agus síos (Z) | mm | 520 | |
Fearsaid
| Poll barrchaolaithe fearsaid (sonraíocht/méid suiteála) | mm | BT40 |
Luas fhearsaid | rpm | 0-12000rpm | |
Modh tiomána fearsaid | Díreach | ||
An t-achar ó lár an fhearsaid go dtí an iarnród treorach colún (oiriúnach do mheaisíní ingearacha) | mm | 500 | |
An t-achar ó dhromchla deireadh an fhearsaid go dtí an dromchla boird | mm | 100-640 | |
Treoirbhealach | Sonraíochtaí scriú sorcóir ais X/Y/Z | 3616/3616/3616 | |
Treoir X-ais/sonraíocht treoraithe líne | Bealach treorach líneach sorcóir sleamhnáin | ||
Treoir Y-ais/sonraíocht treoraithe líne | Bealach treorach líneach sorcóir sleamhnáin | ||
Treoir Z-ais/sonraíocht treoraithe líne | Bealach treorach líneach sorcóir sleamhnáin | ||
Mótar | Mód nasc mótair XYZ | Díreach | |
Paraiméadair mótair fhearsaid (cumhacht) | kw | 7.5 | |
Paraiméadair mótair ais XYZ (cumhacht) | kw | 2,2,3 | |
Cumas fuaraithe fearsaid (cineál giair/750) | 250 | ||
Próiseáil horsepower caidéil fuaraithe | w | 450W | |
Feed | Luas próiseála ais XY Z | m/nóim | 12,12,12 |
Luas gluaiseachta beathaithe tapa ais XYZ | m/nóim | 48,48,48 | |
Soláthar cumhachta / brú aeir | Foinse aeir | kg/cm² | 6kg/cm² |
Ceanglas cumhachta | kva | 20KVA | |
Cruinneas meaisín | cruinneas suímh | mm | ±0.005/300 |
Atrialltacht | mm | ±0.005/300 | |
Sonraíochtaí meaisín | Meáchan glan uirlisí meaisín | T | 4.5T |
Achar urláir an uirlis mheaisín (fad * leithead * airde) | mm | 2800*2500*2550 |
méid níos mó le haghaidh rogha
Is féidir meaisín muilleoireachta 3D a shuiteáil le gabhálais roghnacha:
iompair sliseanna

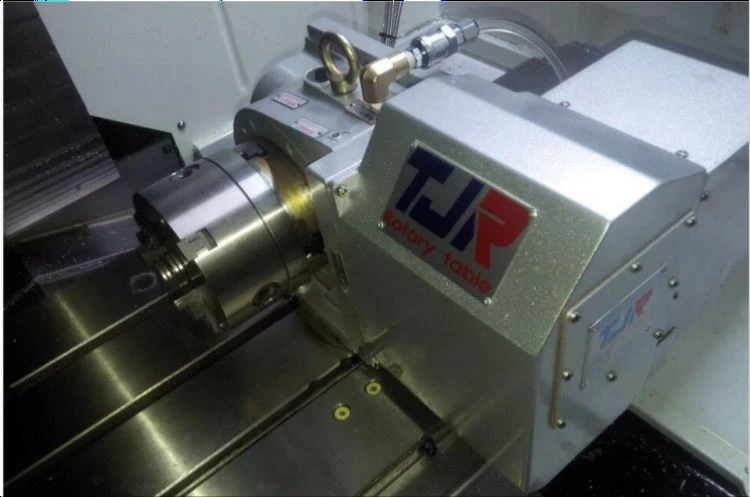

Tábla rothlacha ais 4 5.
