Uirlisí Meaisín Milling

Gnéithe uirlisí meaisín muilleoireachta

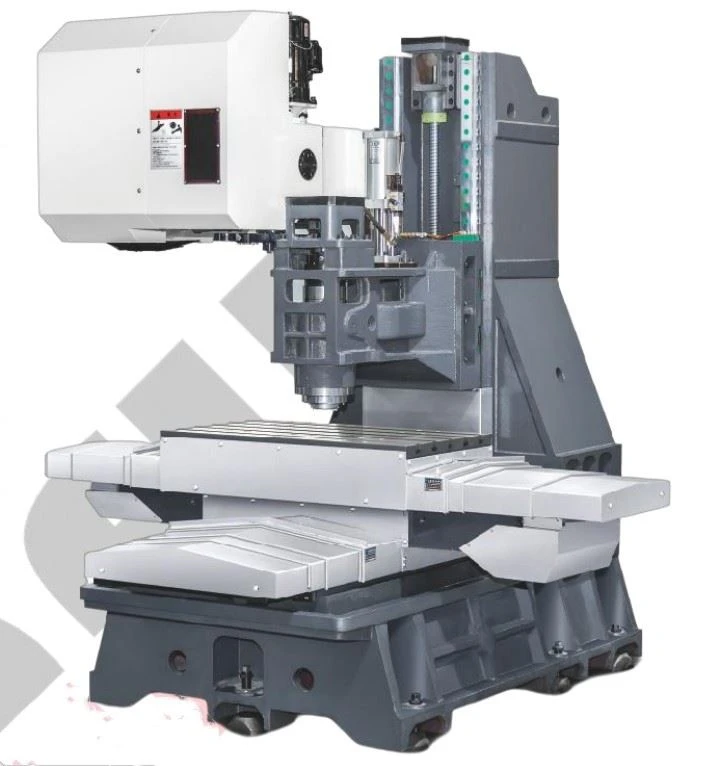

1 Tá na príomhchodanna bunúsacha ar nós an bonn, suíochán sleamhnáin, tábla oibre, colún, agus stoc ceann déanta as iarann ​​​​teilgthe ardchaighdeáin agus tá struchtúr bosca-chruthach acu. Cinntíonn an struchtúr rib siméadrach dlúth agus réasúnta feidhmíocht ard-rigidity, lúbthachta agus ionsú turraing na gcodanna bunúsacha; A Cinntíonn an cineál droichead-réise colún agus easnacha greille inmheánach go láidir dolúbthacht agus cruinneas an Z-ais ghearradh cumhachtach; déantar na bunchodanna a mhúnlú le gaineamh roisín agus déantar cóireáil ag dul in aois orthu, rud a thugann ráthaíocht do chobhsaíocht feidhmíochta fadtéarmach an mheaisín.

Is féidir le treoracha 2X, Y, Z-treoraithe a bheith feistithe le treoracha sorcóir líneach, a bhfuil tréithe luas tapa, rigidity ard, cuimilte íseal, torann íseal, ardú agus athrú teocht íseal, agus comhoibriú le lubrication uathoibríoch chun cruinneas an. saol uirlisí meaisín;

Glacann cumraíocht chaighdeánach 3Z-treo struchtúr frithmheáchan, ar féidir leis gluaiseacht tapa ardluais a bhaint amach; Tá gléas coscánaithe cumhachta as feidhm ag mótair tiomána Z-direction; (feistithe go roghnach le frithmheáchan chun gluaiseacht stoc ceann réidh agus cobhsaí a chinntiú)

4 X, Y, Z trí threoracha beatha ag baint úsáide as ard-cruinneas agus ard-neart timthriall inmheánach réamh-chomhbhrúite scriú liathróid mór-luaidhe, luas beatha ard; tá an mótar tiomáint ceangailte go díreach leis an scriú trí chúpláil leaisteacha, agus tá an mótar servo beatha go díreach Tarchuirtear an chumhacht chuig an scriú liathróid ard-chruinneas gan backlash, ag cinntiú cruinneas suite agus sioncrónaithe an uirlis meaisín;

5 Ag baint úsáide as aonad fearsaid ardluais, ard-chruinneas, ard-rigidity, cumas láidir imthacaí aiseach agus gathacha, ardluais suas le 10000rpm;

6 Glacann an fhearsaid struchtúr séideadh aer lárnach. Nuair a bhíonn an fhearsaid scaoilte, úsáidtear an gás ardbhrú lárnach chun cón istigh an fhearsaid a ghlanadh go tapa chun cruinneas agus saol an chlampála uirlisí a chinntiú;

Glacann 7 X, Y, Z ráillí treorach trí threoir agus scriúnna luaidhe feistí cosanta chun glaineacht na scriúnna luaidhe agus na ráillí treorach a chinntiú, agus cruinneas tarchurtha agus gluaiseachta agus saolré an uirlis mheaisín a chinntiú;

8 Glacann cosaint seachtrach an uirlis meaisín dearadh struchtúr cosanta iomlán, atá áisiúil a oibriú, sábháilte agus iontaofa, agus álainn agus flaithiúil;

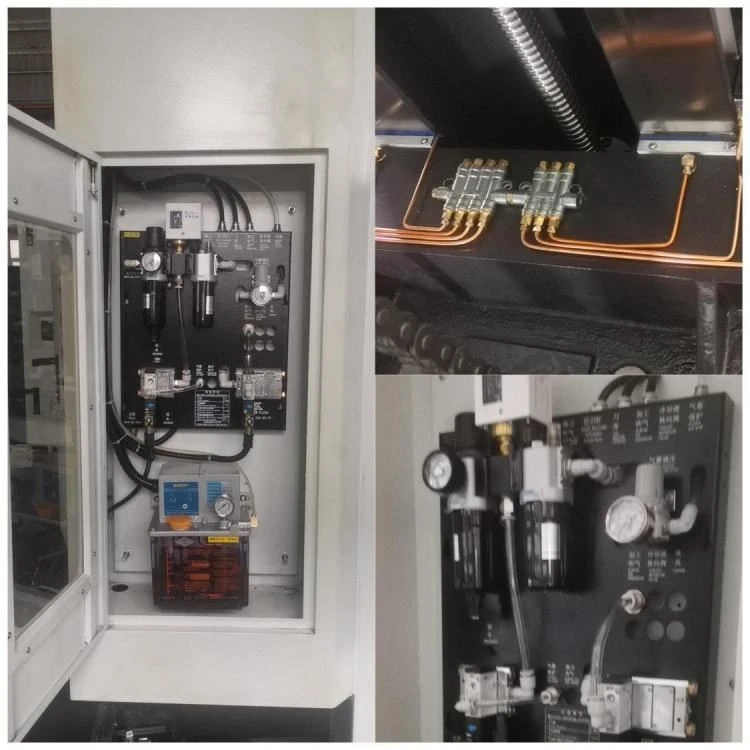

9 Glacadh le gléas bealaithe uathoibríoch láraithe iontaofa chun gach pointe lubrication den uirlis meaisín a lubricadh go huathoibríoch agus go heatramhach ar bhealach seasta agus cainníochtúil. Is féidir an t-am lubrication a choigeartú de réir na gcoinníollacha oibre;

10Adopt 24 iris uirlis manipulator diosca arna dtáirgeadh ag monaróirí gairmiúla Taiwanese, le hathrú uirlisí cruinn, am gearr agus éifeachtacht ard. Tar éis tástálacha a reáchtáil, comhlíonann sé na ceanglais iontaofachta; le struchtúr damping, is féidir leis an tionchar a laghdú le linn gluaiseachta agus saol seirbhíse an iris uirlisí a chinntiú; tiomáint aeroibrithe, éasca le húsáid, athrú uirlis cosán gearr;

11 Ag baint úsáide as gléas scaradh uisce-ola, is féidir leis an chuid is mó den ola bhealaithe a bhailítear a scaradh ón leacht fuaraithe, rud a chosc ar mheathlú tapa an leacht fuaraithe, rud a chabhródh le cosaint an chomhshaoil;

12 Glacann an córas oibriúcháin uirlisí meaisín prionsabail innealtóireachta, agus tá an bosca oibriúcháin deartha go neamhspleách, is féidir a rothlú leis féin agus is éasca a oibriú.

Nóta: Déanann monaróirí a gcuid táirgí a nuashonrú i gcónaí agus athróidh siad na sonraí thuas ó am go chéile;

Cén fáth a roghnaíonn tú ár meaisín muilleoireachta?

01 Cáilíocht próiseála cobhsaí agus cruinneas próiseála ard

02Níos éifeachtaí agus níos praiticiúla

03 Éifeachtúlacht táirgthe níos airde

Conas déileáil leis an uirlis creathadh lárionad meaisínithe cnc v1165

Cuirfidh creathadh uirlis meaisín CNC isteach ar chaighdeán agus ar éifeachtúlacht na próiseála, cuirfidh sé faoi deara go laghdófar réidh na gcodanna, agus déanfaidh sé damáiste don uirlis ingearach agus giorrú go mór a shaol.

Cineálacha chatter i gcatter uirlisí meaisín CNC agus chatter workpiece: Tá dhá chineál de chatter gur gá aird: uirlis chatter agus workpiece chatter. Le comhrá uirlis, déanfar an tonnchrith a ghineann an uirlis meaisín CNC a tharchur chuig an bpíosa oibre, rud a fhágann go mbeidh lochtanna tromchúiseacha ar an bpíosa oibre, rud a d'fhéadfadh a bheith ina chúis go díreach leis an bpíosa oibre próiseáilte a scriosadh.

Is fadhb é flutter a gcaithfidh gach oibreoir meaisín CNC déileáil leis ó am go chéile. Is fadhb choitianta é creathadh próiseála i ndéantúsaíocht CNC. Is féidir le muilleoireacht, casadh nó druileáil a bheith ina chúis le codanna den chineál seo a chéasadh. Cuirfidh creathadh uirlis meaisín CNC isteach ar chaighdeán agus ar éifeachtúlacht na próiseála, cuirfidh sé faoi deara go laghdófar réidh na gcodanna, agus déanfaidh sé damáiste don uirlis ingearach agus giorrú go mór a shaol.

Cad é uirlis creathadh uirlisí meaisín CNC?

Tagraíonn creathadh uirlisí meaisín CNC don fheiniméan go n-athraíonn dromchla na coda próiseáilte mar gheall ar an gcreathadh nach dteastaíonn a ghintear le linn na hoibríochta gearrtha le linn an phróisis mheaisínithe de mhuilleoireacht CNC, casadh, druileáil, etc. Tarlaíonn sé seo nuair a chreathadh an workpiece agus an uirlis. ag minicíochtaí éagsúla agus is féidir iad a spreagadh le go leor coinníollacha próisis: sealbhóirí uirlisí, uirlisí, páirteanna daingneáin, agus coinníollacha meaisín.

Conas déileáil le creathadh an uirlis meaisín CNC

Is féidir le comhrá le linn meaisínithe bailchríocha do-ghlactha dromchla a chur faoi deara agus saol uirlisí a ghiorrú. Beidh marcanna creathadh le feiceáil ar an dromchla meaisínithe, de ghnáth i bhfoirm patrúin tonnta nó marcanna rialta. Cuirfidh creathadh leanúnach uirlis meaisín CNC faoi deara caitheamh míchothrom agus fiú damáiste don uirlis. De ghnáth is féidir creathadh uirlisí meaisín CNC a chloisteáil. Beidh Meicnic a bhfuil taithí acu in ann a aithint nuair a tharlaíonn comhrá trí fhuaim uathúil creathadh an mheaisín.

De ghnáth úsáidtear 100μm mar chritéar chun a mheas an bhfuil an chatter oiriúnach. Más mó ná 100 μm an aimplitiúid creathadh gearrtha, féadfaidh sé an uirlis nó an saotharphíosa a scaoileadh, agus ní féidir leanúint leis an oibríocht. Nuair a bhíonn an tonnchrith níos lú ná 100μm, cé gur féidir meaisínithe a dhéanamh, beidh scratches creathadh soiléir ar dhromchla na coda, nach bhfuil ceadaithe ar dhromchla an táirge críochnaithe. Dá bhrí sin, ba cheart creathadh próiseála a theorannú laistigh de raon réasúnta.

Conas déileáil le creathadh an uirlis meaisín CNC

1. Déan an cosán uirlisí ceart a chinneadh: Is céim an-tábhachtach é seo sa phróiseas gearrtha. Agus cosáin uirlisí traidisiúnta á n-úsáid ar uirlisí meaisín CNC, beidh méid rannpháirtíochta na n-uirlisí difriúil. D'fhéadfadh sé seo a bheith ina chúis le fórsa iomarcach a chur i bhfeidhm ar an uirlis ag pointí áirithe sa chonair uirlisí, rud a fhágann creathadh. Is féidir an cás seo a mhaolú trí úsáid a bhaint as cosán uirlise meshing tairiseach nó ag laghdú doimhneacht gearrtha.

2. Gearradh ceart: Nuair a úsáideann meaisín muilleoireachta CNC muileann deiridh caol chun cuas domhain a mhuilleoireacht, is gnách go n-úsáidtear muilleoireacht plunge, ina gcothaíonn an gearrthóir muilleoireachta go haiseach cosúil le druil. Nuair a bhíonn cuasanna domhain á muilleoireacht, is gnách go mbíonn ró-chrochadh an tslat fhada níos mó ná 3 huaire trastomhas an tslat uirlisí. Ach amháin nuair nach bhfuil an creathadh gearrtha tromchúiseach, tá coigeartú na bparaiméadar gearrtha éifeachtach. Modhanna coigeartaithe traidisiúnta: luas an uirlis nó an phíosa oibre a laghdú, an doimhneacht gearrtha a laghdú, agus an méid gearrtha in aghaidh an réabhlóid a mhéadú. Ina theannta sin, úsáidtear lanna le huillinneacha claonta móra ar aghaidh agus ar gcúl le sceallóga éadroma. Is é uillinn ding ghearrtha an chuir isteach an ceann is lú sa mhuilleoireacht.

3. Roghnaigh an uirlis gearrtha ceart: Is féidir le huirlisí scian difear mór don chreathadh. I measc na nithe atá á gcur san áireamh tá an tsubstráit cheart, an chéimseata, an sciath agus an cóimheas treoíochta. Is gnách go n-úsáideann ríomhchláraitheoirí uirlisí níos mó ar féidir leo freastal orthu, ach b'fhéidir nach é seo an méid uirlis idéalach. Is dóichí go ndéanfar uirlisí fada tanaí a chroitheadh ​​(agus a shraonadh) ná uirlisí gearra agus tiubh. Dá bhrí sin, ba cheart uirlis le trastomhas níos mó a roghnú. Íoslaghdaigh líon na n-uirlisí atá ag brú isteach ó shealbhóir an uirlis, agus cinntigh go bhfuil siad socraithe go daingean agus go bhfuil cruinneas ard rith amach acu. Is bealach éifeachtach é éagsúlacht uirlisí a chomhcheangal le cruthanna groove athraitheacha chun creathadh uirlisí a laghdú.

Conas déileáil le creathadh an uirlis meaisín CNC

4. Sealbhóir uirlisí ceart: Ní féidir le gnáthshealbhóirí uirlisí (chuck dúbailte-uillinn agus chuck caighdeánach ER) an cruinneas nó an dolúbthacht a theastaíonn le haghaidh meaisínithe ardfheidhmíochta a sholáthar. Rogha níos fearr ná an sealbhóir uirlisí teagmhála aghaidh deiridh agus taper a chomhcheangal chun cruinneas ard agus rigidity ard a sholáthar. Téann an cineál cage seo i ngleic le beachtas dromchla na talún den fhearsaid agus é i dteagmháil leis an taper, ag soláthar an stiffness breise is gá agus ag cabhrú le taiseadh. Trí chothromaíocht an uirlis a mheas, is féidir cáilíocht an dromchla a fheabhsú fiú ag luasanna níos ísle.
