I suiteáil agus cothabháil trealaimh agus píblínte, is céim ríthábhachtach é géarú na boltaí flange, is cosúil gur oibríocht bhunúsach é, chun feidhmíocht séalaithe an trealaimh a chinntiú agus chun tionóiscí sceite a chosc. Má dhéantar iad a theannú go ró-scaoilte, d'fhéadfadh sceitheadh meáin a bheith ann, agus má dhéantar iad a theannú i bhfad is féidir go dtiocfadh briseadh bolta agus go gcaillfí leaisteachas an gasket. Tá sé seo fíor go háirithe maidir le trealamh ríthábhachtach atá faoi réir teocht ard, brú ard, agus coinníollacha inadhainte nó pléascacha; is féidir fiú an diall oibriúcháin is lú a bheith ina chúis le guaiseacha sábháilteachta. Mar sin, conas ba chóir boltaí flange a dhéanamh níos doichte i gceart? Cad iad na huirlisí is cóir a úsáid i gcásanna éagsúla? Conas ba cheart géarú te a rialú le linn an phróisis téimh? Tabharfaidh an t-alt seo forbhreathnú mionsonraithe ar an sraith iomlán de riachtanais oibriúcháin chaighdeánacha maidir le géarú bolt flange, ón iniúchadh tosaigh go dtí úsáid uirlisí agus sonraíochtaí teannta te, ag míniú gach rud go soiléir agus go críochnúil.
Riachtanais Theicniúla chun Flanges a Ghéarú Le linn Trealamh agus Suiteáil Píblíne
01
(1) Cigireacht ar Dhúntóirí Flange
Iniúchadh Gasket: Ní mór gaiscéid nua, glan agus tirim a úsáid le linn na suiteála. Seiceáil go cúramach le haghaidh damáiste, lochtanna, agus saincheisteanna eile. Ní ceadmhach sean gaiscéid a athúsáid. Roimh a shuiteáil, deimhnigh na sonraíochtaí gasket agus rátáil brú chun comhsheasmhacht iomlán leis na marcálacha flange a chinntiú.
Cigireacht Flange: Sula ndéantar é a shuiteáil, déan iniúchadh ar dhromchla séalaithe an flange le haghaidh scratches, dents, salachar, creimeadh, burrs, nó damáiste eile. Má sháraíonn fiacla nó scratch gathacha a théann isteach sa dromchla séalaithe flange 0.2mm ar doimhneacht agus go gclúdaíonn sé níos mó ná leath leithead an dromchla séalaithe gasket, ní mór an flange a athsholáthar nó ní mór an dromchla séalaithe a athmheabhrú agus a dheisiú. Ba chóir go mbeadh an dromchla tacaíochta cnó ar chúl an flange cothrom agus comhthreomhar. Caithfidh seiceálacha ailínithe flange cloí go docht leis na ceanglais ábhartha maidir le suiteáil píblíne i roinn 6.2 de "Sonraíocht SH3501-2011 maidir le Tógáil agus Glacadh Píblínte do Mheáin Ard-Thocsaineacha agus Inadhainte sa Tionscal Peitriceimiceach".
Cigireacht Bolt agus Cnó: Cloí go docht leis na ceanglais maidir le dearadh trealaimh agus píblíne, ag fíorú na múnlaí agus na sonraíochtaí boltaí agus cnó chun roghnú ceart a chinntiú. Caithfidh snáitheanna agus dromchlaí teagmhála a bheith saor ó shalachar, meirge, scála, dents, burrs, smionagar, agus neamhíonachtaí eile a d'fhéadfadh tionchar a bheith acu ar chasmhóiminte géarú.
Tá cosc dian ar boltaí a dheisiú trí tháthú nó meaisínithe. Tar éis an flange a dhéanamh níos doichte, ba chóir go mbeadh dhá snáithe iomlán ar a laghad nochta ar an taobh amuigh den chnó. Ní mór boltaí agus cnónna a lubricadh sula n-úsáidfear iad chun an chomhéifeacht frithchuimilte a laghdú le linn géarúcháin agus a fhriotaíocht in aghaidh duillín agus creimthe a fheabhsú.
Ní mór snáitheanna graí, snáitheanna cnó agus dromchlaí teagmhála a dhíghrádú agus a thriomú sula gcuirtear bealaí isteach. Ba cheart bealaí a chur i bhfeidhm go haonfhoirmeach agus go córasach ar snáitheanna bolt, snáitheanna cnó, dromchlaí imthacaí cnó, leicneáin, agus dromchlaí tacaíochta cnó flange. Is féidir gníomhairí frith-urghabhála ardteochta a úsáid ag brath ar na coinníollacha oibriúcháin.
Ní cheadaítear modhanna táthú nó meaisínithe chun boltaí a dheisiú. Tar éis suiteáil flange agus géarú, ní mór dhá snáithe ar a laghad a bheith faoi lé lasmuigh den chnó. Ní mór boltaí agus cnónna a bhealadh sula n-úsáidtear iad chun comhéifeacht íseal frithchuimilte a chinntiú le linn géarú agus feabhas a chur ar a bhfriotaíocht in aghaidh duillín agus creimthe. Ní mór snáitheanna graí, snáitheanna cnó agus dromchlaí teagmhála a dhíghrádú agus a thriomú sula gcuirtear bealaí isteach.
(2) Modhanna Géarú Flange
Úsáid chasmhóiminte-níos lú eochair bhosca nó eochair casúr: Oiriúnach chun feirí a theannú ar ghnáththrealamh agus ar ghnáthphíblínte. Ba cheart an uirlis chuí a roghnú bunaithe ar na sonraíochtaí bolt agus rátáil brú flange. Is iad seo a leanas na ceanglais maidir le géarú:

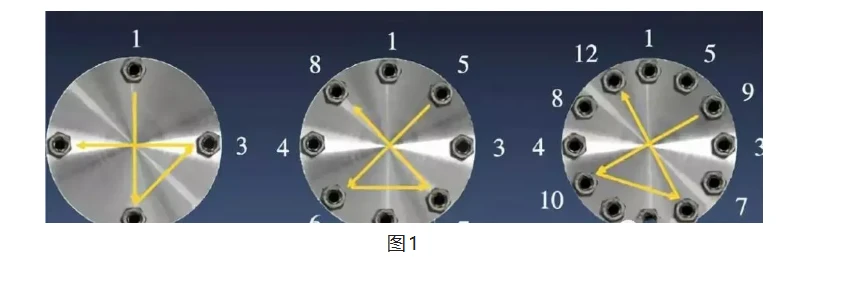

1) Ba cheart go bhforbródh an t-aonad cothabhála plean géaraithe, ag géarú na flanges go siméadrach agus á n-uimhriú de réir an t-ord géarú, ag tagairt do Fíoracha 1 agus 2.
2) Bain úsáid as ceithre bolt ag poist 1, 2, 3, agus 4 chun an gasket a shuíomh, ag cinntiú go bhfuil lár an gasket fillte laistigh den imeall flange.
3) Déan na boltaí suite níos doichte de láimh, ansin cuir isteach na boltaí graí eile agus déan iad a dhianú de láimh chun an t-ualach a chothromú, ag cinntiú go bhfuil dhá snáithe ar a laghad nochta ag gach ceann den chnó.
4) Bunaithe ar an-trealamh agus feansaí ar an láthair, ríomh líon na dtimthriallta teannta (3 ar a laghad) agus an t-ualach casúr (fórsa) do gach timthriall teannta, géarú in ord ardaitheach (m.sh., 50%, 80%, agus 100%). Ná cuir an t-ualach i bhfeidhm ró-thapa nó ró-throm chun teip róin gaiscéid a chosc. 5) Seicheamh teannta ag baint úsáide as eochair chasmhóiminte nó eochair casúr:
Déan an dá boltaí radacha urchomhaireacha a dhéanamh níos doichte chuig a n-ualach casúr (fórsa);
Déan an chéad péire boltaí eile a dhéanamh níos doichte thart ar 90 céim go himlíneach ón dá cheann roimhe sin;
Lean ar aghaidh ag géarú go dtí go mbeidh na boltaí go léir atá fágtha níos doichte dá n-ualach casúr réamhshocraithe.
6) Ar deireadh, déan na boltaí go léir a dhianú go seicheamhach i dtreo deiseal nó tuathalach ag ualach casúr 100% (fórsa).
Sreangán chasmhóiminte: Oiriúnach do threalamh agus feansaí píopaí ar ardteocht, ar ardbhrú, inadhainte agus pléascach. Is iad seo a leanas na ceanglais maidir le géarú:
1) Ní mór don aonad cothabhála plean teannta a fhorbairt, an chasmhóimint chuí a chinneadh, agus athbhreithniú deartha a dhéanamh bunaithe ar neart bolt, brú séalaithe tosaigh agus oibre an gasket, agus brú meánach, chun briseadh boltaí agus caillteanas leaisteachas gasket a chosc mar gheall ar fhórsa géarúcháin iomarcach, rud a fhágann teip róin.
2) Déan flanges níos doichte go siméadrach, ag uimhriú an t-ord teannta mar a thaispeántar i bhFíoracha 1 agus 2.
3) Cuir an gasket ag suíomhanna 1, 2, 3, agus 4 ag baint úsáide as ceithre bolt, ag cinntiú go bhfuil lár an gasket créachta laistigh den imeall flange.
4) Déan na boltaí suite níos doichte de láimh. Ansin cuir isteach na boltaí graí atá fágtha agus do láimh-déan iad a dhianú chun an t-ualach a chothromú, ag cinntiú go bhfuil ar a laghad dhá shnáithe nochta ag gach ceann den chnó.
5) Bunaithe ar an-trealamh agus flange ar an suíomh, ríomh líon na dtimthriallta teannta (3 ar a laghad) agus an chasmhóimint do gach timthriall teannta, ag méadú an chasmhóiminte go seicheamhach ón leibhéal is ísle go dtí an líon is airde (m.sh., 50%, 80%, 100%). Ná cuir an t-ualach i bhfeidhm ró-tapa nó ró-iomarcach chun teip róin gasket a chosc.
6) Seicheamh géaraithe le eochair chasmhóiminte:
Déan an dá boltaí radacha os coinne a chasmhóiminte réamhshocraithe;
Déan an chéad péire boltaí eile a dhéanamh níos doichte thart ar 90 céim go himlíneach ón dá cheann roimhe sin;
Lean ar aghaidh ag géarú go dtí go mbeidh na boltaí go léir atá fágtha níos doichte chuig a chasmhóimint réamhshocraithe.
7) Ar deireadh, déan na boltaí go léir a dhéanamh níos doichte go seicheamhach deiseal nó tuathalach go luach chasmhóiminte 100%.
8) Taifead an luach chasmhóiminte le haghaidh tagartha cothabhála sa todhchaí.
Teannasóir bolt: Oiriúnach do threalamh ríthábhachtach agus flanges píopa atá faoi réir ábhair ardteochta, ardbhrú, inadhainte agus pléascach. Is iad seo a leanas na ceanglais maidir le géarú:
1) Ba cheart don aonad cothabhála plean teannta a fhorbairt, fórsa teannas cuí a chinneadh, agus an dearadh a fhíorú bunaithe ar neart bolt, brú séalaithe tosaigh agus oibre an gasket, agus brú meánach, chun cosc a chur ar bhriseadh bolt agus caillteanas leaisteachas gasket de bharr fórsa géarú iomarcach, rud a fhágann teip róin.
2) Nuair a bhíonn boltaí ag teannadh ina n-aonar (i gcéimeanna) leis an teannasóir bolt, lean prionsabal an tightening bolt aonfhoirmeach agus déan tagairt d'ord géarú an eochair chasmhóiminte.
3) Le linn an phróisis teannas bolt, ba cheart líon na dtimthriallta teannas a chinneadh go réasúnta, agus ba cheart an brú a mhéadú go seicheamhach ó bheag go mór (m.sh., 50%, 80%, 100%). Ba cheart brú a chur i bhfeidhm go cothrom, agus tar éis gach méadú ar bhrú, ba cheart é a chobhsú roimh mhéadú breise chun fórsa tionchair iomarcach a sheachaint a dhéanann difear d'iarmhairt géarúcháin an bolt.
4) Taifead na luachanna brú le haghaidh tagartha cothabhála sa todhchaí.
Riachtanais Ghéaraithe Te do Threalamh agus Píblínte le linn Tosaigh-aníos
02
(1) Tightening te de réir na teochta i dTábla 1
Tábla 1 Teochtaí Te agus Fuar Géaraithe do Threalamh agus Píblínte Aonad: céim
Nóta: Ní gá géarú te agus fuar le haghaidh teocht oibriúcháin idir -29 céim agus 250 céim.
(2) Ba cheart géarú te nó fuar a dhéanamh tar éis an trealamh agus an teocht píblíne a chobhsú. Ba cheart -uirlisí cosanta pléascadh a úsáid, agus níor cheart oibríochtaí teasa nó brúchóirithe a dhéanamh le linn teannta.
(3) Nuair a bhíonn sé ag géarú, moltar tosú ón mbearna flange leis an mbearna is mó agus níos doichte go siméadrach. Má tá sceitheadh ann, déan an sceitheadh níos doichte ar dtús. (4) Le linn an phróisis téimh trealaimh agus píblíne ag tús na hoibríochta, tá gá le hiniúchadh tightness. Úsáid eochair chasmhóiminte ag chasmhóiminte 100% nó bain úsáid as -casúr cruthúnas pléascadh chun na cnónna a chasadh sa treo teannta le seiceáil an bhfuil siad níos scaoilte.
