meaisín lárionad meaisínithe ingearach cnc

Cén fáth a bhfuil gá le meaisín lárionad meaisínithe ingearach cnc cruinneas a scrapeadh?

Nuair a théann tú thar mhonarcha uirlisí meaisín agus na teicneoirí a fheiceáil ag baint úsáide as scríobadh láimhe, ní féidir leat a bheith ag smaoineamh: "An féidir leo feabhas a chur ar na dromchlaí meaisínithe atá ann faoi láthair trí scrapáil? (Beidh daoine níos fearr ná meaisín?)"

Más rud é nach bhfuil i gceist agat ach a chuma, is é an freagra atá againn ná "ní hea", ní dhéanfaimid é níos áille, ach cén fáth go gcuirfí isteach orainn é a scríobadh? Ar ndóigh, tá cúiseanna ann, agus is é an fachtóir daonna ceann acu: is é cuspóir uirlisí meaisín ná uirlisí meaisín eile a mhonarú, ach ní féidir riamh táirge a mhacasamhlú atá níos cruinne ná an bunaidh. Dá bhrí sin, más mian linn meaisín a dhéanamh atá níos cruinne ná an meaisín bunaidh, ní mór dúinn pointe tosaigh nua a bheith againn. I bhfocail eile, ní mór dúinn tosú le hiarracht dhaonna. Sa chás seo, tagraíonn iarracht dhaonna Scrape agus meileann de láimh.

Ní saothar "lámh" nó "treallach" é scríobadh. Is modh cóipeála é i ndáiríre, an maitrís a chóipeáil go foirfe. Is eitleán caighdeánach é an maitrís seo agus déantar é de láimh freisin.

Cé go bhfuil an scríobadh saothair agus saothair, is scil é (teicníc ag leibhéal na healaíne); d'fhéadfadh sé a bheith níos deacra máistir scríobtha a oiliúint ná snoíodóir adhmaid a oiliúint. Níl mórán leabhar ar an margadh a phléann an t-ábhar seo. Go háirithe, tá níos lú faisnéise ar an ábhar "Cén Fáth Scraping Research". B'fhéidir gurb é sin an fáth a mbreathnaítear ar scríobadh mar ealaín.

01

Cá háit le tosú?

Má chinneann monaróir meilte le grinder in ionad scríobadh, ní mór cruinneas ráillí treorach a ghreilleoir "máthair-mheaisín" a bheith níos airde ná an grinder nuathógtha.

Mar sin, cén áit ar tháinig cruinneas an chéad mheaisín?

Caithfidh sé a bheith ó mheaisín níos cruinne, nó a bheith ag brath ar mhodh eile a fhéadfaidh dromchla fíor-réidh a tháirgeadh, nó féadfar é a chóipeáil ó dhromchla cothrom atá déanta go maith.

Is féidir linn trí bhealach a úsáid chun ciorcail a tharraingt chun an próiseas táirgthe dromchla a léiriú (cé gur línte seachas dromchlaí iad ciorcail, is féidir iad a lua chun coincheapa a léiriú). Is féidir le ceardaí gnáthchompás a úsáid chun ciorcal foirfe a tharraingt; má úsáideann sé peann luaidhe chun poll cruinn a rianú ar an teimpléad plaisteach, déanfaidh sé míchruinneas an poll a chóipeáil; má tharraingíonn sé saorláimhe I gcás ciorcail, cinneann a scileanna teoranta cruinneas an chiorcail.

Go teoiriciúil, is féidir dromchla breá réidh a tháirgeadh trí fhrithchuimilt (rochtain) de thrí dhromchla a athrú. Ar mhaithe le simplíocht, bainimis úsáid as trí charraig le dromchla cothrom cothrom ar gach ceann díobh lena léiriú. Má chuimil tú na trí eitleán faoi seach in ord randamach, déanfaidh tú na trí eitleán níos míne agus níos míne. Mura gcuimil tú ach dhá charraig, gheobhaidh tú péire cúplála cuasach agus dronnach. Go praiticiúil, chomh maith le squeegee a úsáid in ionad Rádlaithe, leanfar seicheamh soiléir meaitseála freisin. Go ginearálta úsáideann máistrí squeegee an riail seo chun an daingneán caighdeánach (tomhas díreach nó pláta comhréidh) a theastaíonn uaidh a úsáid. .

Nuair a bheidh sé in úsáid, cuirfidh an máistir scraper an forbróir i bhfeidhm ar an daingneán caighdeánach ar dtús, agus ansin é a shleamhnú ar dhromchla an phíosa oibre chun an limistéar ar gá a shluasaid a nochtadh. Coinníonn sé an gníomh seo a athrá, gheobhaidh dromchla an phíosa oibre níos dlúithe agus níos gaire don phort caighdeánach, agus sa deireadh is féidir leis an obair chéanna a mhacasamhlú go foirfe leis an gcrannchur caighdeánach.

De ghnáth déantar na teilgin atá le scríobadh a phróiseáil trí mhuilleoireacht go dtí cúpla míleú den mhéid deiridh, ansin iad a sheoladh chuig cóireáil teasa chun an brú iarmharach a scaoileadh, agus ansin a sheoladh ar ais le haghaidh meilt dromchla a chríochnú roimh scrapáil. Cé go dtógann scrapáil go leor ama agus costais saothair, is féidir le scrapáil an próiseas a éilíonn costais trealaimh ard a athsholáthar. Mura bhfuil tú ag iarraidh scrapáil a chur ina ionad, ní mór an workpiece a chríochnú le meaisín ard-chruinneas agus costasach. Próiseáil deisiúcháin.

Chomh maith leis an trealamh ardchostas a bhaineann leis an gcéim dheireanach den phróiseáil críochnaithe, tá fachtóir eile ann nach mór a mheas: nuair a phróiseáiltear páirteanna, go háirithe teilgin mhóra, is minic go mbíonn gá le roinnt clampála domhantarraingthe. Nuair a shroicheann an phróiseáil cúpla míle bliain Le haghaidh cruinneas, is minic go n-eascraíonn an fórsa clampála seo saobhadh an phíosa oibre, ionas go gcuirfí cruinneas an phíosa oibre i mbaol tar éis an fórsa clampála a scaoileadh; cuirfidh an teas a ghintear le linn próiseála faoi deara freisin saobhadh an workpiece.

Is é seo ceann de na buntáistí iomadúla a bhaineann le scrapáil. Níl aon fhórsa clampála ann agus tá an teas a ghintear trí scrapáil beagnach nialas. Tá trí phointe tacaithe ag an bpíosa oibre mór chun a chinntiú nach ndéanfar é a dhífhoirmiú mar gheall ar a mheáchan féin.

Nuair a bhíonn rian scrapála an uirlis mheaisín caite, is féidir é a athcheartú trí scrapáil arís, rud is buntáiste mór i gcomparáid leis an meaisín a chaitheamh amach nó é a sheoladh chuig an mhonarcha le haghaidh dí-thionól agus próiseáil.

Nuair is gá rian an uirlis meaisín a scrapeadh arís, is féidir le foireann cothabhála an mhonarcha an post seo a dhéanamh, ach is féidir linn duine éigin sa cheantar áitiúil a aimsiú freisin chun an scrapáil a dhéanamh arís.

I gcásanna áirithe, is féidir scrapáil láimhe agus scríobadh leictreach a úsáid chun an cruinneas geoiméadrach deiridh a theastaíonn a fháil. Má tá sraith workbench agus rian diallait scríobtha agus go bhfuil an cruinneas na ceanglais a chomhlíonadh, ach go bhfuil comhthreomhar an workbench leis an fhearsaid a bheith as sonraíocht (tógann sé go leor oibre a cheartú), ní mór duit. is féidir a shamhlú ag baint úsáide as Scraper amháin. Gan an maoile a chailliúint agus an earráid ailínithe a cheartú i gceart, an féidir an méid ceart miotail a bhaint ag an suíomh ceart. Cén leibhéal teicneolaíochta atá de dhíth?

Ar ndóigh ní hé seo an bunchuspóir a bhaineann le scríobadh agus níor cheart é a úsáid mar mhodh chun earráidí móra ailínithe a cheartú. Mar sin féin, is féidir le máistir scrapála oilte an cineál ceartúcháin seo a chomhlánú in am iontasach gearr. Cé go n-éilíonn an modh seo teicneolaíocht oilte, tá sé níos eacnamaí ná líon mór páirteanna a phróiseáil chun a bheith an-chruinn, nó roinnt dearaí iontaofa nó inchoigeartaithe a dhéanamh chun earráidí ailínithe a chosc.

02

Feabhsú lubrication

Tá taithí phraiticiúil cruthaithe gur féidir leis an rian scrapála cuimilte a laghdú trí lubrication cáilíochta níos fearr, ach níl gach duine cinnte cén fáth go bhfuil sé. Is é an tuairim is coitianta ná go gcuirfí go leor pócaí stórála ola beag bídeach ar fáil ag scríobadh na bpointí íseal (nó go sonrach, na claiseanna a ghearrtar amach, na málaí ola a dhéantar níos mó, rud a bheidh gafa ag an iliomad ard bídeach Scratch sé amach.

Is é ráiteas loighciúil eile ná go gceadaíonn sé dúinn sraith de scannán ola a choinneáil go leanúnach, rud a ligeann do na codanna gluaiseachta snámh ar an scannán ola, arb é sprioc gach lubrication é. Is é an chúis is mó a tharlaíonn sé seo ná go gcruthaíonn na málaí ola neamhrialta seo go leor spás coinneála ola, rud a fhágann go bhfuil sé deacair don ola éalú. Is é an staid idéalach lubrication ná scannán ola a choinneáil idir dhá dhromchla breá réidh, ach ansin caithfidh tú déileáil leis an bhfadhb a bhaineann leis an ola a chosc ó shreabhadh amach, nó ní mór duit é a chur leis chomh luath agus is féidir. (Is cuma an bhfuil sluasaid ar dhromchla an rian, de ghnáth déantar grooves ola chun cabhrú le dáileadh ola).

Cuirfidh ráiteas den sórt sin daoine faoi cheist faoi éifeacht an limistéir teagmhála. Laghdaíonn scrapáil an limistéar teagmhála, ach beidh sé mar dháileadh aonfhoirmeach, agus is é an dáileadh an eochair. Dá flatter an dá dhromchlaí meaitseála, is amhlaidh is cothroime dáileadh na dromchlaí teagmhála. Ach tá prionsabal sa mheicnic nach bhfuil aon bhaint ag cuimilte leis an gceantar. Ciallaíonn an abairt seo, is cuma go bhfuil an limistéar teagmhála 10 nó 100 orlach cearnach, is gá an fórsa céanna chun an tábla a bhogadh. (Is ábhar eile é abrasion. Dá lú an t-achar faoin ualach céanna, is amhlaidh is tapúla an scríobadh.)

Is é an pointe ba mhaith liom a rá gurb é an rud a bhfuilimid tar éis éifeacht lubrication níos fearr, ní limistéar teagmhála níos mó nó níos lú. Mura bhfuil an éifeacht lubrication gan smál, ní bheidh an dromchla rian ag caitheamh amach. Má tá sé deacair bogadh ar bhinse oibre mar gheall ar chaitheamh, d'fhéadfadh sé a bheith bainteach le lubrication, ní leis an limistéar teagmhála.

03

Conas a dhéantar scrapáil?

Sula bhfaighidh tú an t-ardphointe a chaithfear a scriosadh, cuir an forbróir i bhfeidhm ar an daingneán caighdeánach ar dtús (pláta comhréidh nó daingneán díreach nuair a bhíonn an V-iarnród á sluasaid), agus ansin cuir an daingneán caighdeánach atá brataithe leis an bhforbróir ar an daingneán caighdeánach. Má tá an dromchla rian a shoveled rubbed, aistreofar an forbróir dath go dtí na pointí arda ar an dromchla rian, agus ansin úsáidfear uirlis scrapála speisialta chun ardphointí an dath a bhaint. Ní mór an gníomh seo a dhéanamh arís go dtí go bhfeicfear trasdul aonfhoirmeach ar dhromchla an riain.

Ar ndóigh, ní mór go mbeadh a fhios ag scraper gach cineál teicnící. Labhróidh mé faoi bheirt acu ar dtús.

Ar dtús, bainimid úsáid as comhad dull de ghnáth chun dromchla an phíosa oibre a chuimilt go réidh chun na burrs a bhaint sula ndéantar an fhorbairt dath.

Dara, wipe an dromchla le scuab nó lámh, ní wipe le ceirt. Má úsáideann tú éadach chun wipe, cuirfidh an snáithe tanaí línéadaigh a fhágann an éadach marc míthreorach an chéad uair eile a thaispeánfar an dath ardphointí.

Seiceálfaidh an máistir scríobtha féin a chuid oibre trí chomparáid a dhéanamh idir an port caighdeánach agus an dromchla rian. Ní mór don chigire ach a rá leis an máistir scrapála nuair is féidir leis an obair a stopadh, agus ní gá a bheith buartha faoin bpróiseas scrapála. (Is féidir le máistir scraper a bheith freagrach as cáilíocht a chuid oibre)

San am atá caite, bhí sraith caighdeáin againn a d'ordaigh cé mhéad pointí arda in aghaidh an orlach cearnach ba cheart a bheith acu agus cén céatadán den limistéar iomlán ba cheart a bheith mar ráta teagmhála; ach fuair muid amach go bhfuil seiceáil an limistéar teagmhála beagnach dodhéanta, agus anois tá sé de bharr scratching ar fad. Cinneann an taighdeoir líon na bpointí in aghaidh an orlach cearnach. I mbeagán focal, déanfaidh an scraper iarracht go ginearálta an caighdeán 20-30 pointí a bhaint amach in aghaidh an orlach cearnach.

Sa phróiseas scrapála atá ann faoi láthair, úsáideann roinnt oibríochtaí leibhéalta meaisíní scrapála leictreacha. Is cineál scrapála láimhe iad freisin, ach is féidir leo roinnt tascanna saothair a dhíchur agus an obair scrapála a dhéanamh níos lú tuirseach. Nuair a bhíonn an obair tionóil is íogaire á dhéanamh agat, níl an mothú ar scrapáil láimhe fós in-athsholáthair.

meaisín lárionad meaisínithe ingearach cnc Saintréithe feidhmíochta :

※ Glacann an ais XYZ struchtúr sleamhnáin foriomlán an sleamhnáin chun cruinneas an ais X agus rigidity próiseála a chinntiú.

※ Is é 10000rpm fhearsaid giarbhosca ardluais Taiwan.

※ Taiwan iris uirlis cineál diosca branda cáiliúil, le cumas 24 uirlis, is féidir leis an manipulator na huirlisí a athrú, tá an gníomh iontaofa, agus athraítear an uirlis go tapa.

※ Úsáideann an córas fuaraithe caidéal uisce ard-ardaithe sreabhadh mór chun dóthain fuaraithe a chinntiú faoi ghearradh ardluais.

Cumraíocht chaighdeánach

※ FANUC Oi MF,

Branda cáiliúil Taiwan 24 babhta

WEDA

Iris uirlisí diosca saor in aisce,

Roghnaigh cumraíocht

※ Siemens 828D, FANUC 0iMF

※ CNC ceathrú agus cúigiú ais

※ Córas a bhaint sliseanna uathoibríoch

Taispeáint mhionsonraithe ar mheaisín lárionad meaisínithe ingearach cnc

Is féidir an sealbhóir uirlisí feabhsaithe a shaincheapadh. Déan an comhlacht durable agus ní deformed

Tá an comhlacht ar fad déanta as teilgin ard-chaighdeán gaineamh roisín chaitheamh-resistant, atá láidir agus diana.

Sonraí pictiúir

Paraiméadair

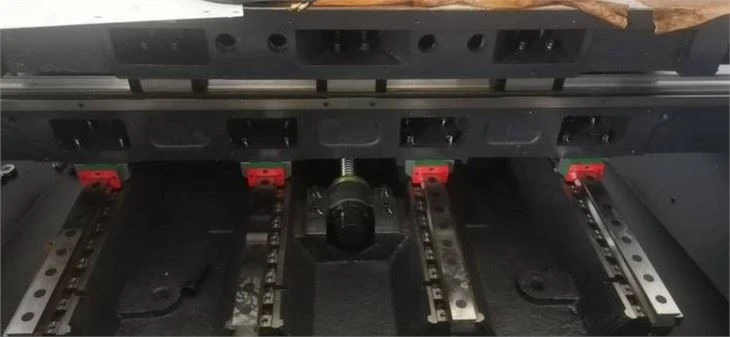

Tá príomh-struchtúr meaisín lárionad meaisínithe CNC déanta as iarann ​​​​teilgthe ardghrád. Tacaíonn an t-iarnród trí-ais le gluaiseacht tapa chun suíomh cruinn a chinntiú.

Scriú ciúin ardluais, iarnród ciúin, dífhoirmiúchán teirmeach níos lú agus cruinneas ard.

Réamhchúraimí le haghaidh tosaithe ionad CNC 1370, oibríocht tosaithe a chaighdeánú

Ciallaíonn CNC rialú uimhriúil. Tá an meaisín lárionad meaisínithe ingearach CNC, a bhfuil an-tóir air le deich mbliana anuas, tar éis dul isteach i go leor réimsí den tionscal meaisínithe. Tá réimse leathan modhanna meaisínithe anois ag meaisínithe CNC, agus is cinnte go mbeidh sé ina threocht sa todhchaí. Beidh rialú uimhriúil ina fhachtóir mór freisin i leibhéal an mheaisínithe ollchóirithe.

Téann ionad meaisínithe CNC isteach sa nasc cumhachta-ar tar éis an cnaipe a chasadh, clampáil an phíosa oibre, ullmhú an uirlis, agus na paraiméadair a shocrú. Ansin, cad iad na hábhair ar cheart aird a thabhairt orthu sa nasc seo?

1. Uirlis agus beatha

Éilíonn gach forghníomhú clár ar an ionad meaisínithe rannpháirtíocht an uirlis, agus ní mór an uirlis a iniúchadh go cúramach chun a chinntiú go bhfuil sé comhsheasmhach leis an uirlis a shonraítear sa phróiseas. Ag tús na próiseála, ba cheart an luas beathaithe a choigeartú go dtí an t-íosmhéid, agus ba cheart an modh a bhaineann le bloc aonair a fhorghníomhú-suíomh tapa-uirlis titim a ghlacadh. Caithfidh tú aird a thabhairt agus tú ag dul isteach san uirlis agus cuir do lámh ar an gcnaipe stad. Má aimsítear fadhb, ní mór é a stopadh láithreach.

2. Oscail tiubh

Is téarma é Roughing sa tionscal meaisínithe, rud a chiallaíonn meaisínithe tosaigh píosa oibre garbh. Nuair a bhíonn an workpiece garbh, níor chóir go mbeadh an t-oibreoir ró-fhada ar shiúl ón gconsól, ionas go gcinnteofar go ndéanfar an meaisín a dhúnadh le haghaidh iniúchta i gcás éigeandála. Sa phróiseas garbh, is gá na socruithe próiseála agus na paraiméadair a bharrfheabhsú go leanúnach de réir na gcoinníollacha próiseála iarbhír chun na torthaí is fearr a bhaint amach. Is nós imeachta próiseála an-tábhachtach é garbhú. Tar éis a phróiseáil, is gá a thomhas an bhfuil na príomhluachanna méide comhsheasmhach leis na ceanglais líníochta, agus ní mór an cigire a sheoladh chuig an gcigire le haghaidh iniúchta speisialta sula dtéann sé ar aghaidh go dtí an chéad phróiseáil eile.

3. Próiseáil poll

Is oibríocht meaisínithe coitianta é meaisínithe poll in ionaid meaisínithe. I measc na modhanna próiseála coitianta tá druileáil, reaming, agus leadránach. Tá an cineál próiseála seo roinnte go ginearálta i dtrí chéim: is é an chéad chéim ná druil lárionad a úsáid chun an poll a aimsiú, ansin druil a úsáid le trastomhas de 0.5 go 2 mm níos lú ná an líníocht chun druileáil, agus ar deireadh úsáid a bhaint as druilire oiriúnach, reamer, agus uirlis leadránach. Déan críochnú.

4. Córas rialaithe uimhriúil

Tá a fhios againn, sula dtosaíonn an meaisínithe CNC, ní mór an workpiece a chlampáil, an suíomh nialasach a shocrú, na paraiméadair meaisínithe a shocrú, an clár meaisínithe a oscailt a phróiseáil sa ríomhaire chun líon na réabhlóidí a sheiceáil, agus ansin lig an ríomhaire isteach sa DNC luaigh, agus cuir isteach ainm comhaid an chláir meaisínithe ceart. Ní mór duit an cnaipe TAPE agus an cnaipe tosaigh a bhrú in ord, agus ansin beidh an LSK flashing le feiceáil ar scáileán rialaithe an ionaid meaisínithe. Ag an am seo, brúigh Iontráil chun meaisínithe CNC dáilte a thosú.

Is é tús maith leath an chatha, agus is é oibríocht tosaithe caighdeánaithe tús le críochnú ordú éifeachtach agus sábháilte. Tá súil agam gur féidir leat na réamhchúraimí thuas a mháistir go praiticiúil ionas gur féidir leis an ionad próiseála freastal níos fearr orainn.
