Ionad Meaisínithe 3 Ais V1370

Is ionad meaisínithe ingearach tromshaothair 3 Ais V1370 é an meaisín seo

Iarnród trí-ais Taiwan (Y-ais ceithre-iarnród), fearsaid Taiwan BT40-8000r;

Roghnach:

Córas: FANUC OI MF, SIEMENS, Mitsubishi M80, GSK25i, etc.;

Iris uirlisí: iris uirlis 24T cineál diosca

Cosaint: cosaint iomlán, cosaint shimplí

Daoine eile: an ceathrú ais, conveyor sliseanna, fearsaid 12000r;

Fearsaid roghnach

(Taiwan Royal/Kerturn le 8,000 fhearsaid rpm) BT40 11/15KW Luas fearsaid ardleibhéil den chineál crios

Scriú Liathróid HIWIN

Scriú liathróid Aicme C3, oibriú cobhsaí, backlash beag

Córas rialaithe:

is féidir le custaiméirí FANUC0IMF/SIEMENS 828D/MITSUBISHI M80B a shuiteáil

Treoirleabhar sorcóir Y ais 4 ríomhaire

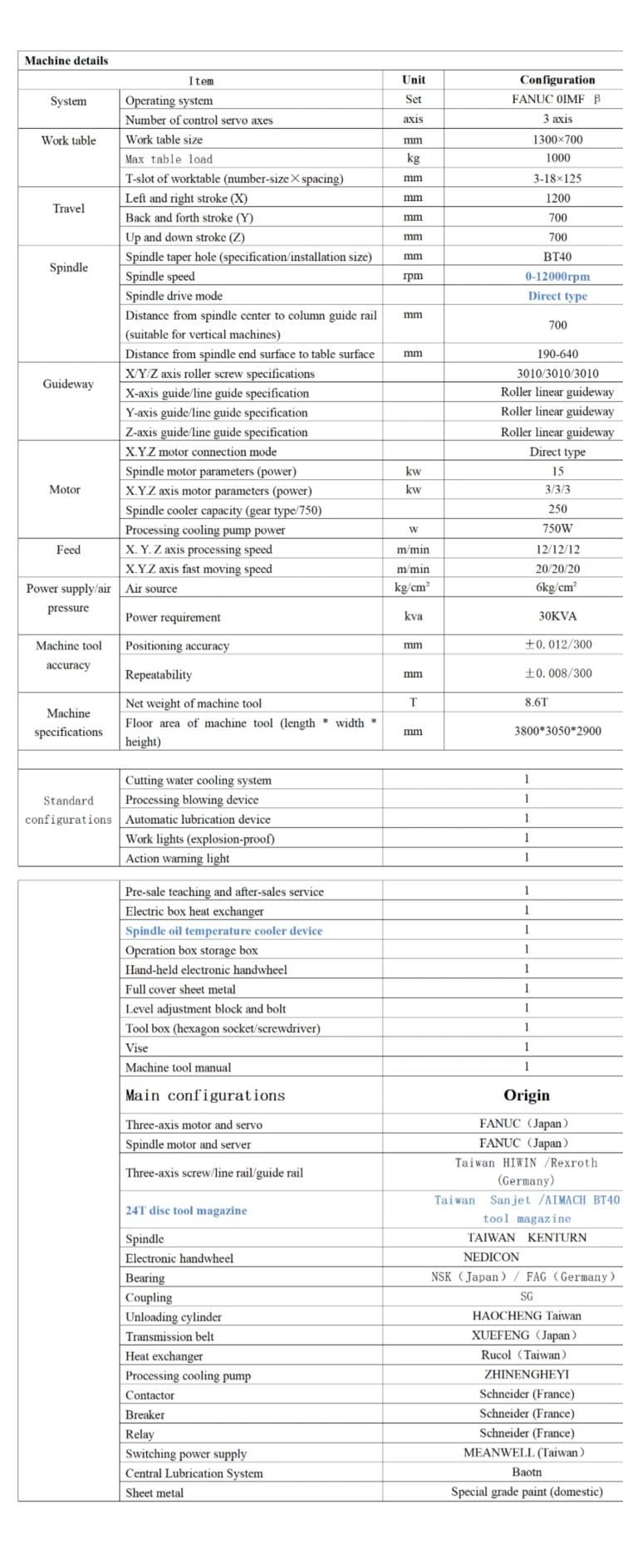

Paraiméadar

Tionól ardleibhéil caighdeánach

Cuireann deascadh na teicneolaíochta gairmiúla sinsearacha ráthaíochtaí níos teicniúla isteach sna táirgí.

Uirlisí tionóil gairmiúla

Glacann uirlisí le chéile sna naisc go léir brandaí céadlíne intíre agus eachtrannacha.

3 Ionad Meaisínithe Ais V1370 tá sé pacáistithe i bpacáiste adhmaid. caighdeánach le haghaidh onnmhairiú.

a chuid ama seachadta 30-45lá tar éis na híosíocaíochta .

interferometer léasair Renishaw, liathróid barra, cothromaíocht fhearsaid

Brathadóirí éagsúla

Athdhéan cruinneas suímh 0.003MM

Conas cruinneas 3 Axis Machining Center V1370 a mheas ?

1. Suíomh an phíosa tástála den ionad meaisínithe ingearach:

Ba chóir go mbeadh an píosa tástála i lár an stróc X agus é a chur ar feadh na haiseanna Y agus Z ag suíomh oiriúnach don phíosa tástála agus do shuíomh an daingneáin agus fad an uirlis. Nuair a bheidh ceanglais speisialta ann maidir le suíomh suite an phíosa tástála, déanfar é a shonrú sa chomhaontú idir an monaróir agus an t-úsáideoir.

2. Socrú an phíosa tástála:

Ba cheart an píosa tástála a shuiteáil go háisiúil ar dhaingneán speisialta chun cobhsaíocht uasta an uirlis agus an daingneáin a bhaint amach. Beidh dromchla gléasta an daingneáin agus an phíosa tástála díreach.

Déanfar an comhthreomhar idir dromchla gléasta an phíosa tástála agus dromchla clampála an daingneáin a sheiceáil. Ba cheart modh clampála oiriúnach a úsáid chun ligean don uirlis dul isteach agus meaisín a dhéanamh ar fhad iomlán an phoill sa lár. Moltar scriúnna countersunk a úsáid chun an t-eiseamal a shocrú chun cur isteach idir an gearrthóir agus na scriúnna a sheachaint, agus is féidir modhanna coibhéiseacha eile a úsáid freisin. Braitheann airde iomlán an eiseamail ar an modh socraithe roghnaithe.

3. Ábhar, uirlis gearrtha agus paraiméadair gearrtha an phíosa tástála:

Roghnaítear ábhar, uirlisí gearrtha agus paraiméadair gearrtha an phíosa tástála de réir an chomhaontaithe idir an monaróir agus an t-úsáideoir, agus ba cheart iad a thaifeadadh. Is iad seo a leanas na paraiméadair gearrtha molta:

1) Luas gearrtha: thart ar 50m / min le haghaidh páirteanna iarann ​​teilgthe; thart ar 300m / min le haghaidh páirteanna alúmanaim.

2) Ráta beathaithe: timpeall (0.05~0.10) mm/fiacail.

3) Doimhneacht gearrtha: Ba cheart go mbeadh doimhneacht gearrtha gathacha de 0.2mm ag gach próiseas muilleoireachta.

4. Méid an phíosa tástála:

Má tá an píosa tástála gearrtha arís agus arís eile, laghdaítear an méid iomlán, agus méadaítear trastomhas an poll. Nuair a úsáidtear é le haghaidh iniúchta glactha, moltar méid an phíosa tástála próiseála contour deiridh a roghnú i gcomhréir leis na forálacha sa chaighdeán seo, ionas go léireofar cruinneas gearrtha an ionaid meaisínithe go dílis. Is féidir an píosa tástála a úsáid arís agus arís eile sa tástáil ghearradh, agus ba cheart a mhéid a choinneáil laistigh de ± 10 faoin gcéad den mhéid tréith a thugtar sa chaighdeán seo. Nuair a úsáidtear an píosa tástála arís, roimh thástáil ghearradh fíneáil nua, ba chóir gearradh sraithe tanaí a dhéanamh chun na dromchlaí go léir a ghlanadh roimh thástáil.
